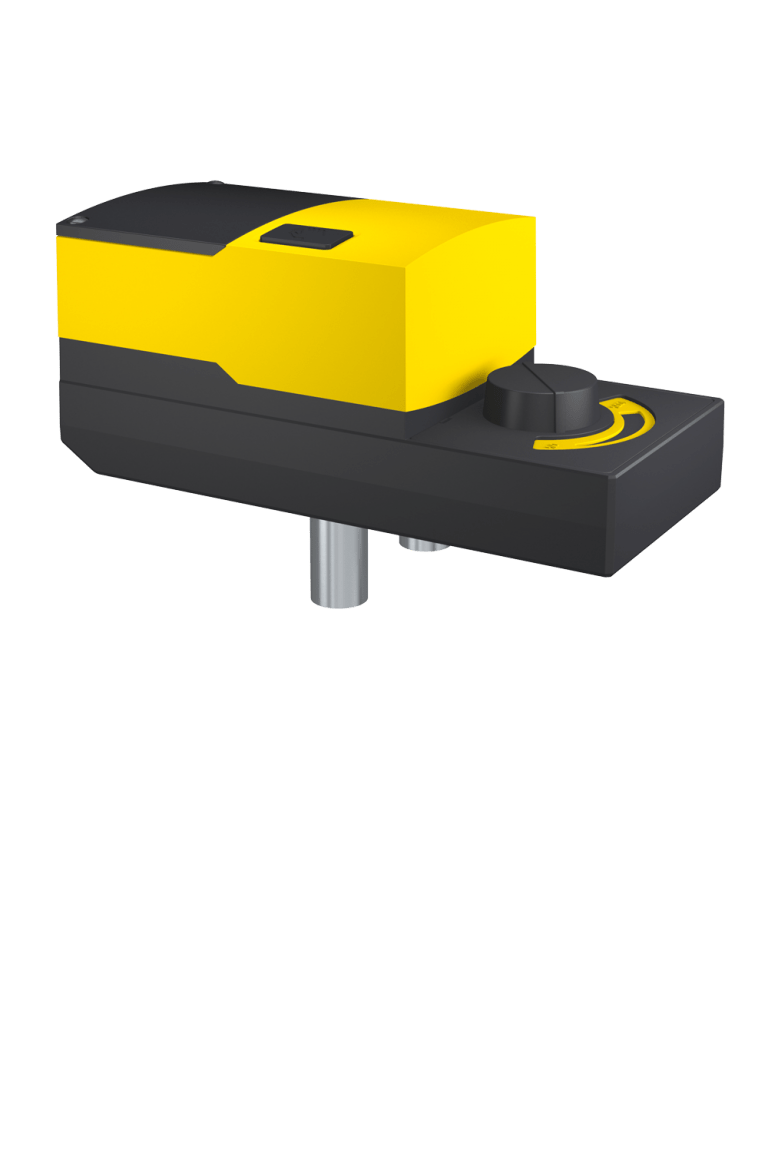

Servomoteur rotatif
ADM 322
Votre atout en matière d'efficacité énergétique
Confort d'utilisation optimal, commande précise et efficacité énergétique élevée pour un très faible bruit en marche.
Caractéristiques
-
Pour l’actionnement d’appareils de réglage tels que des vannes mélangeuses, vannes papillons, etc.
-
Pour régulateurs avec sortie à commutation (commande 2 ou 3 points)
-
15 Nm de couple nominal et de couple de maintien
-
Moteur synchrone avec électronique de commande et coupure par détection de charge
-
Faible bruit en marche
-
Sens d’action et temps de course réglables au moyen d’un commutateur de codage
-
Train d’engrenages débrayable pour réglage manuel
-
Fonctionnement électrique en parallèle de 5 servomoteurs max.
-
Peut être monté sur des vannes d’autres fabricants grâce aux nombreux adaptateurs disponibles
-
Train d’engrenages en plastique et en acier, exempt de maintenance, et plaques d’engrenage en acier
-
Colonnes de montage en aluminium
Fiches techniques
Instructions d'installation
Déclarationes matériaux et environnement
Logiciels
Autres documents
Brochures
ADM 322: Servomoteur rotatif
pdf : 933 KB
pdf
0510240015, 0510240014
pdf : 516 KB
pdf
0510390002 ... 0510390005, 0510240013
pdf : 2 MB
pdf
ADM 322
pdf : 1 MB
pdf
Steckermodul, Kabel 3adrig und 6adrig 0510600001...0510600008
pdf : 1 MB
pdf
Servomoteur rotatif ADM322F12./PF12./HF12.
PDF : 369 KB
PDF
CASE Components 3.16 SR1
zip : 854 MB
zip
Poster vannes et servomoteurs - 2023
pdf : 1 MB
pdf
Vannes et Servomoteurs
pdf : 9 MB
pdf
